Сканер качества пиломатериалов
Автоматическое определение сорта досок и выявление дефектов на линиях сортировки пиломатериалов. Повышает производительность и фиксирует качество готовой продукции.
Назначение и возможности

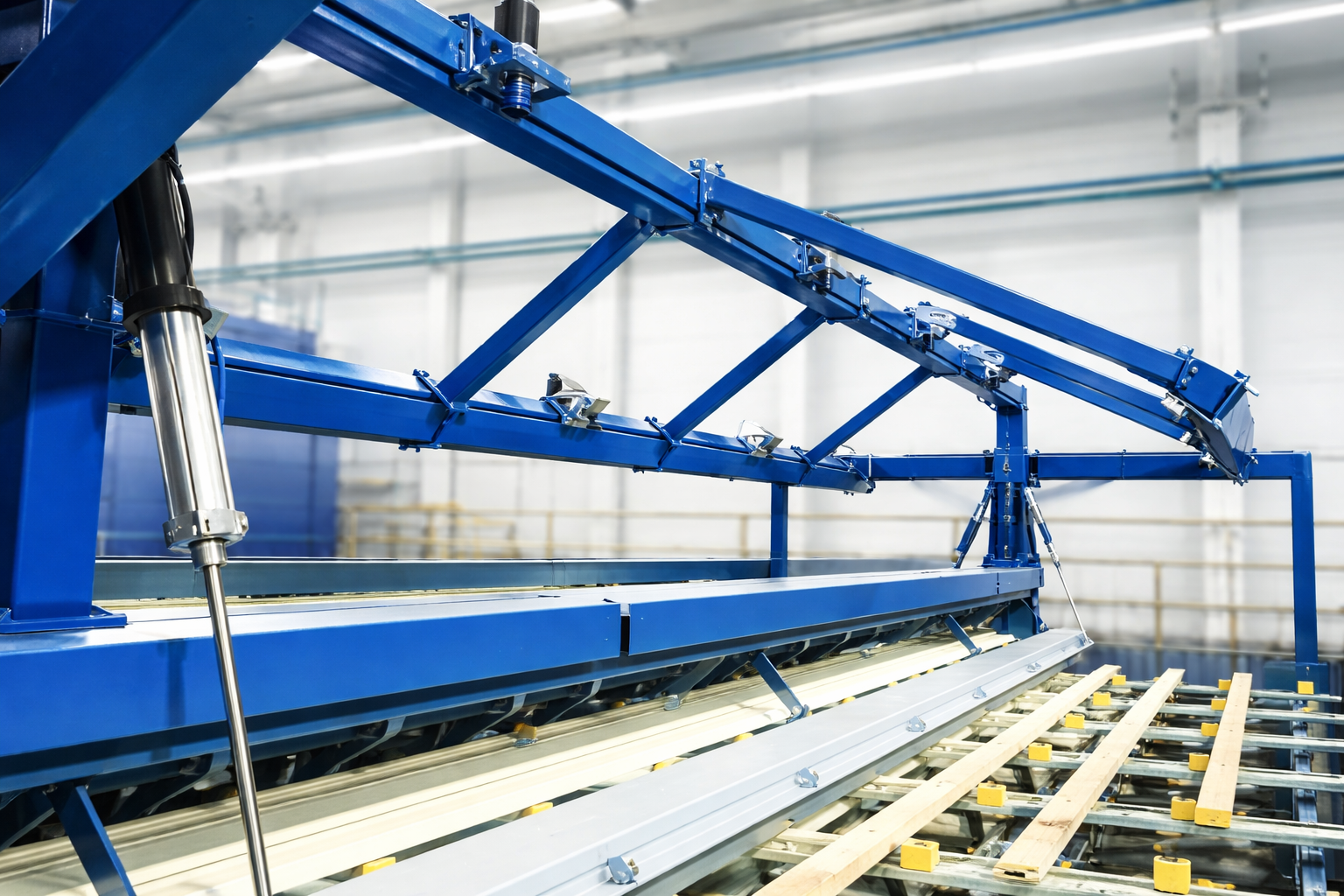

Сканеры качества применяются для автоматического определения сорта досок на линиях сортировки пиломатериалов, а также для их учета. Система состоит из двух рам для сканирования верхней и нижней пласти с расположенными на них камерами высокого разрешения и светодиодными светильниками.
Определяемые дефекты:
Пороки механической обработки:
- Обзол
- Сколы
- Крыловатость
- Вырывы
- Покоробленность
Видимые пороки древесины:
- Сучки и выпавшие сучки
- Гниль
- Трещины
- Прорость
- Смоляные карманы
Стандарты качества:
- ГОСТ 2140-81 — Видимые пороки древесины
- ГОСТ 26002-83 — Пиломатериалы хвойных пород
- Возможна индивидуальная настройка критериев под международные стандарты и ТУ
Галерея
Технические характеристики
Параметры измерения:
| Макс. толщина | 75 мм |
| Мин. толщина | 10 мм |
| Погрешность толщины | ±0,5 мм |
| Погрешность длины | ±10 мм |
| Производительность | 20–80 досок/мин |
Условия эксплуатации:
| Температура | 0…+40 °C |
| Промышленные камеры | 12 шт. |
| Монтажные рамы | 2 шт. (верх и низ) |
| Энергопотребление | IP 55 (защита камер) |
Комплект поставки
- Промышленные камеры высокого разрешения — 12 шт.
- Монтажные рамы для установки на конвейер — 2 шт. (верх и низ доски)
- Персональный компьютер (рабочее место оператора сортировки)

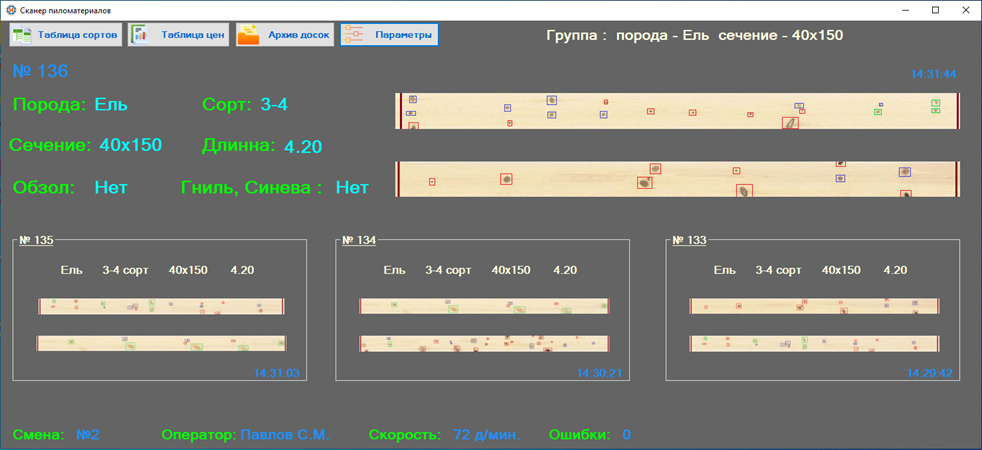

- Программное обеспечение оператора для сортировки пиломатериалов в реальном времени
- Программное обеспечение отчётности с анализом качества и статистикой
- Комплект эксплуатационной документации на русском языке
Основные преимущества
🎯 Точность контроля
Погрешность измерения толщины ±0,5 мм обеспечивает высокую точность сортировки
⚡ Высокая производительность
Обработка до 80 досок в минуту с полным анализом качества обеих пластей
📊 Документирование
Автоматическое составление отчётов о качестве для аналитики и улучшения
🔧 Гибкая настройка
Адаптация критериев качества под любые стандарты и требования заказчика
