3D Сканер бревен
Высокоточное измерение геометрических параметров бревен для оптимизации выхода пиломатериалов на лесопильных линиях и сортировочных комплексах.
Назначение и возможности
3D сканеры бревен применяются для точного измерения геометрических параметров бревен на линиях сортировки, учета древесины на лесопильных линиях, управления кантователями и оптимизации выхода пиломатериалов.
Измеряемые параметры:
- Диаметр вершины
- Диаметр комля
- Учётный диаметр
- Длина бревна
- Сбег (разность диаметров)
- Объём по ГОСТ 2708-75
- Кривизна и овальность

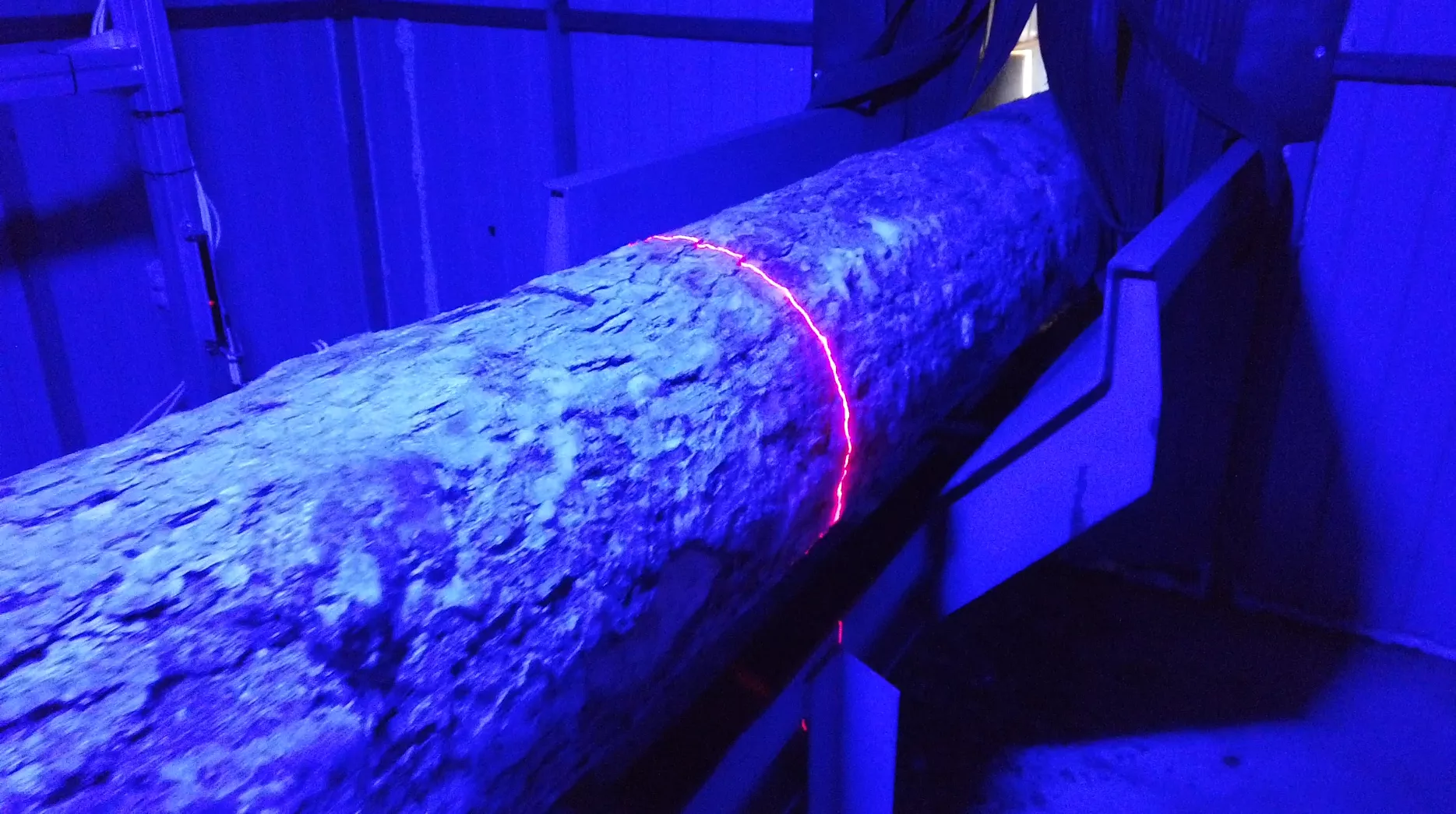

Галерея
Технические характеристики
Параметры измерения:
| Макс. диаметр | 800 мм |
| Мин. диаметр | 80 мм |
| Частота измерений | 1 сечение / 10 мм |
| Погрешность диаметра | ±3 мм |
| Погрешность длины | ±30 мм |
Условия эксплуатации:
| Температура | −30…+40 °C |
| Степень защиты камер | IP 55 |
| Скорость транспортера | 50–120 м/мин |
| Кол-во оптических модулей | 3 шт. |
Комплект поставки
- Оптический модуль (лазер + камера) — 3 шт.
- Монтажная рама сканера для крепления на конвейер
- Измеритель длины (датчики расстояния + энкодер)
- Контроллер Siemens S7-1214 с модулями расширения и программным обеспечением
- Компьютер и коммутатор ethernet с поддержкой PoE
- Программное обеспечение:
- Программа-сканер для обработки и анализа данных
- Программа управления линией сортировки
- Web-интерфейс управления и отчётности
- База данных с историей измерений
- Комплект эксплуатационной документации на русском языке
