АСУ сортировки пиломатериалов

Автоматизированная система управления (АСУ) предназначена для полного управления всеми механизмами линии сортировки пиломатериалов как в ручном, так и в автоматическом режимах. Система обеспечивает сортировку досок по геометрическим характеристикам и качеству с помощью современных объективных методов контроля.

Основные функции системы:

• Управление механизмами — контроль сортировочных карманов, транспортеров, триммеров и торцовочных пил
• Измерение геометрии — определение толщины, ширины, длины пиломатериала
• Контроль качества — сканирование дефектов, определение сорта согласно ГОСТ
• Автоматическое распределение — направление досок в нужный карман по таблице сортировки
• Адаптивная торцовка — регулируемая обрезка комлевой и вершинной части
• Данные и отчетность — сохранение в базе данных с формированием отчетов

Производительность и адаптивность:

• Производительность обработки: до 120 досок/мин
• Поддержка сортировки сухой доски, доски естественной влажности и комби-сортировки
• Ручное или автоматическое определение качества
• Адаптивная работа механизмов под скорость и геометрию пиломатериала
• Встроенная система распознавания дефектов для автоматического определения качества

Варианты конфигурации:

Структура системы управления:

Система состоит из двух рабочих мест с программами АРМ Сортировка и АРМ Штабелер:

• Оператор сортировки — задает параметры доски (толщину, ширину, сорт) с ленточного пульта или сенсорной панели
• Оператор штабелера — отслеживает заполнение карманов и готовность к формированию пакета на ПФМ

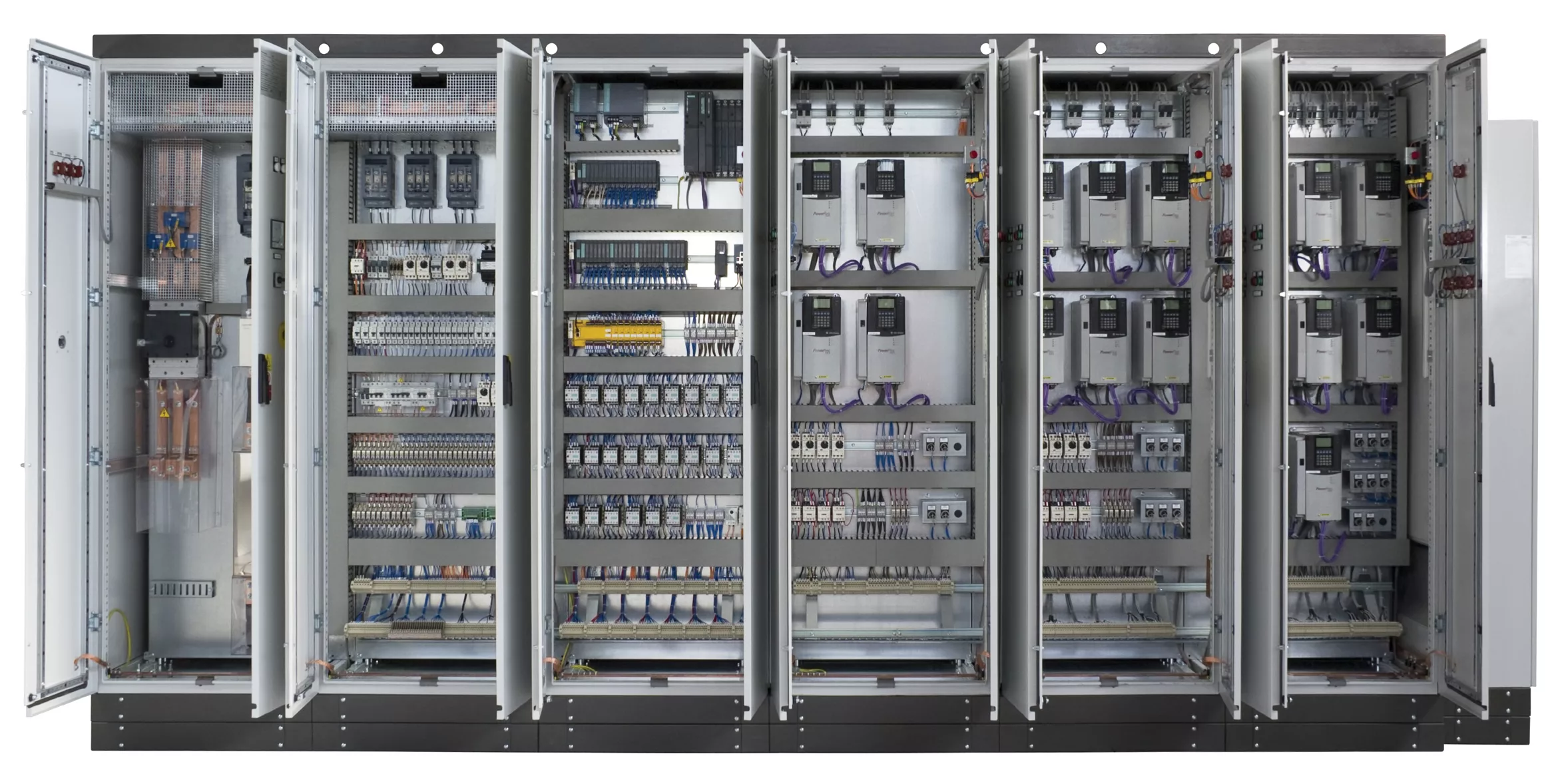

1. Шкафы управления с релейной логикой — 2–3 шт
2. Пульты управления для операторов сортировки и штабелера
3. Промышленные ПК с программным обеспечением (2 шт)
4. Программный комплекс:
   • АРМ Сортировка — управление процессом сортировки досок
   • АРМ Штабелер — управление формированием пакетов
5. Сканер качества пиломатериалов с камерами и датчиками
6. Система измерения (толщины, ширины, длины)
7. Датчики контроля заполнения карманов и состояния механизмов
8. Система отчетности и аналитики в MYSQL
9. Эксплуатационная документация на русском языке
